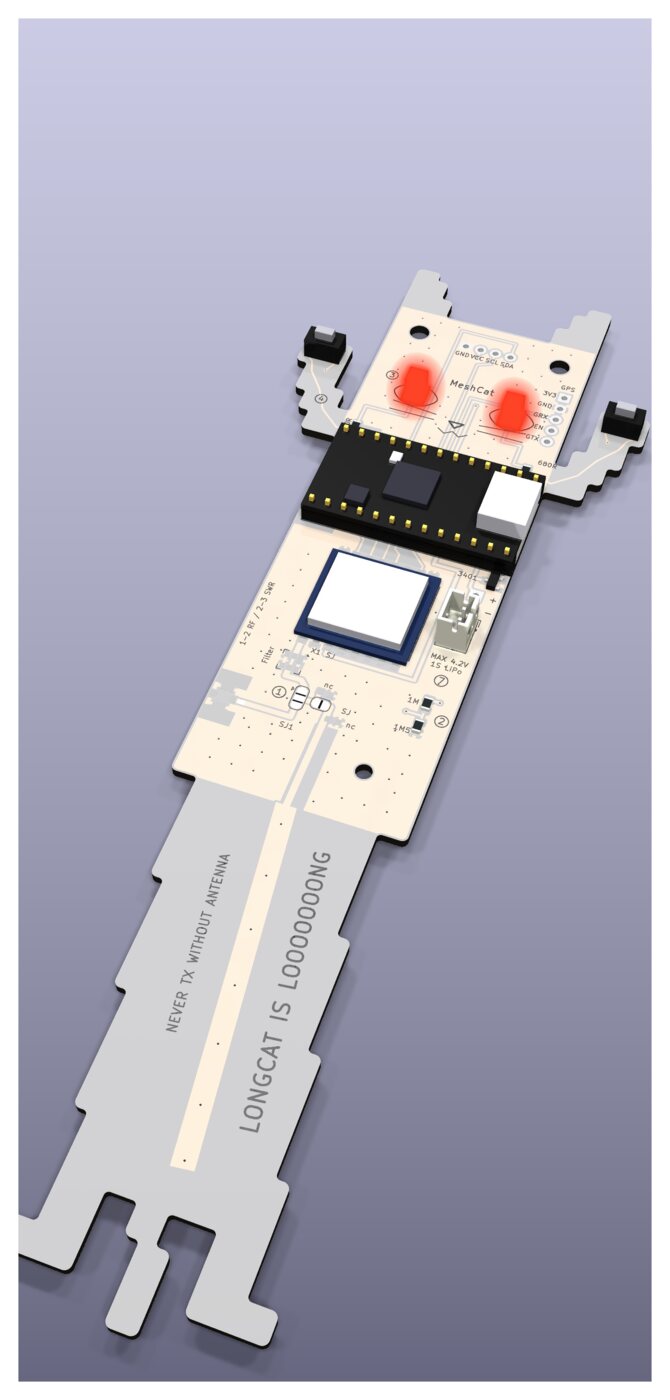

MeshCat

LoRa-Knoten als Bausatz zum Selberlöten. Läuft mit Meshtastic und MeshCore. Weiße Platine = 868 MHz, schwarze Platine = 433 MHz. Noch Prototyp, Bausätze kommen hier in den Shop.

Teile

Platine
Funkmodul Heltec HT-RA62: HT-RA62-HF für 868 MHz, HT-RA62-LF für 433 MHz. Die Versionen sehen gleich aus, beim Kauf genau hinschauen.
SuperMini-Board im Pro-Micro-Format mit 2×13 Pins, dazu zwei Stiftleisten
2 LEDs 3 mm, 2 Taster 6×3,5 mm
Widerstände 0805: 2× 680 Ω, 1× 1 MΩ, 1× 1,5 MΩ
P-MOSFET AO3401 (SOT-23)
nur 433 MHz: Spule 36 nH und Kondensator 10 pF, beide 0805
18650-Halter oder LiPo mit JST-PH-Stecker, Akku mit Schutzplatine

Bauen

Die Ziffern im Kreis auf der Platine geben die Reihenfolge vor.

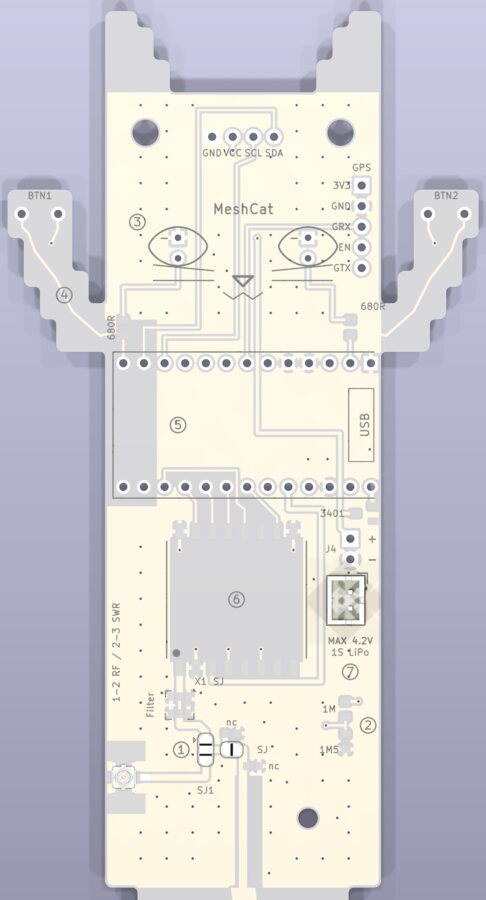

Platine von vorne mit den Ziffern 1 bis 7

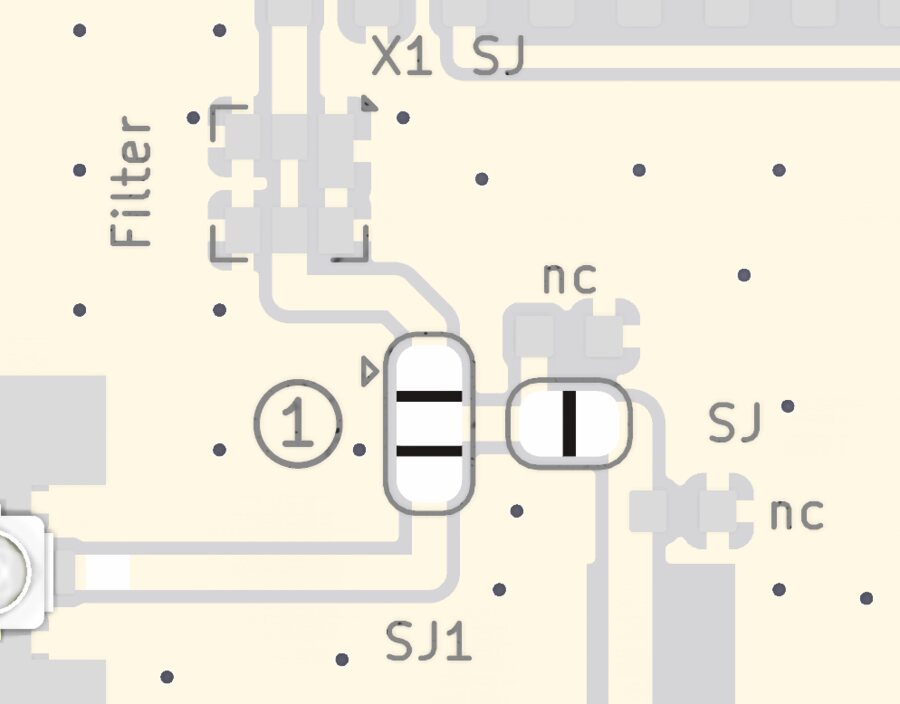

1. Lötjumper und Antennenteile

SJ1 zwischen 1 und 2 mit einem Zinnklecks schließen, bei 868 MHz auch L1. Bei 433 MHz kommen an diese Stelle die Spule 36 nH („36n“) und der Kondensator 10 pF („10p“). Ohne Kleckse bzw. Spule hängt die Antenne nicht am Funkmodul.

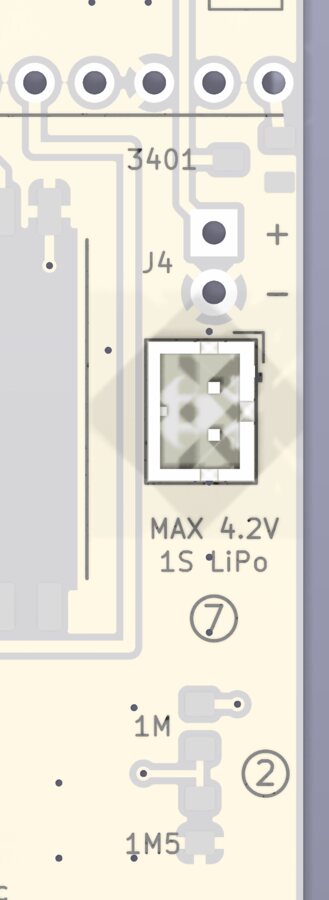

2. Widerstände und MOSFET

1M und 1M5 rechts an der Brust, die zwei 680R neben dem Kopf, AO3401 auf „3401“.

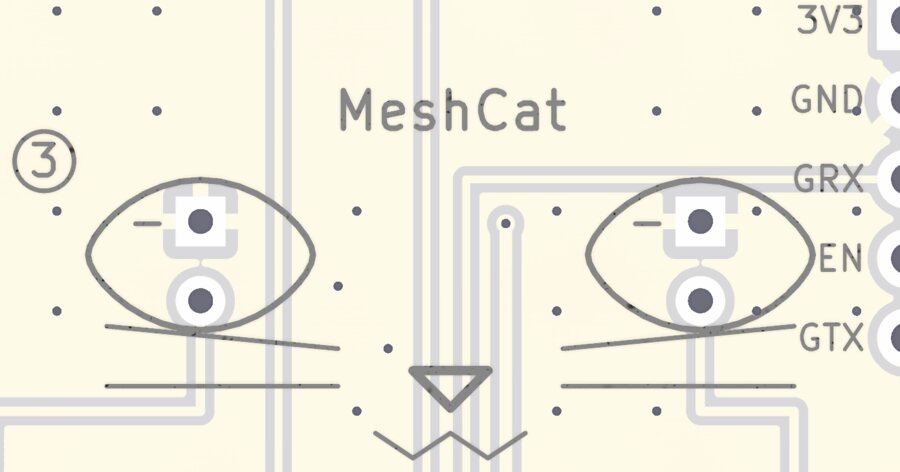

3. Augen

Kurzes Bein ins eckige Pad beim „−“.

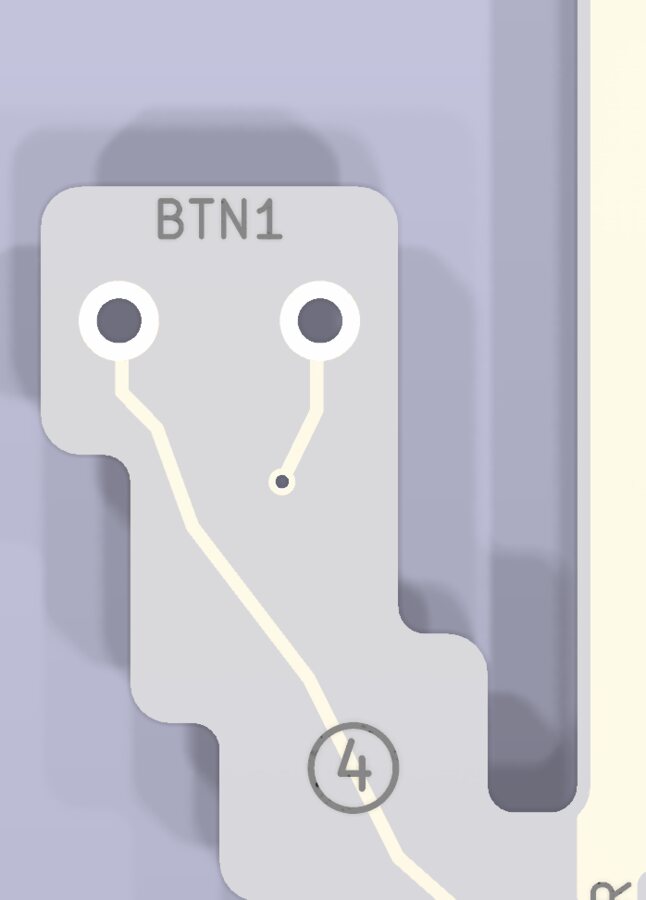

4. Taster

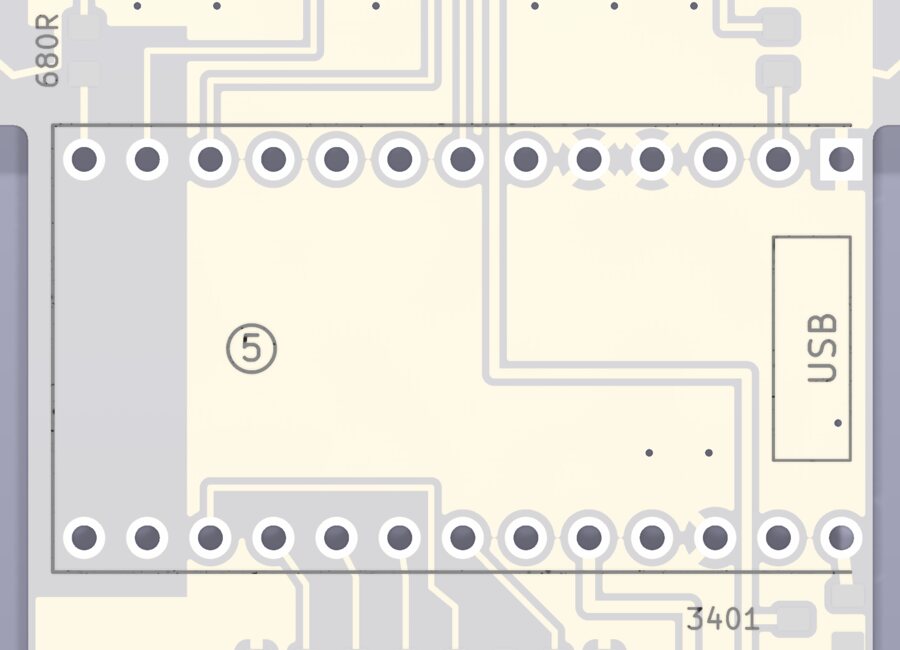

5. SuperMini

Auf Stiftleisten, USB-Buchse zur Seite mit „USB“. Die Pins hinten bündig abknipsen und ein Stück Kapton darüberkleben, dort liegt später der Akkuhalter.

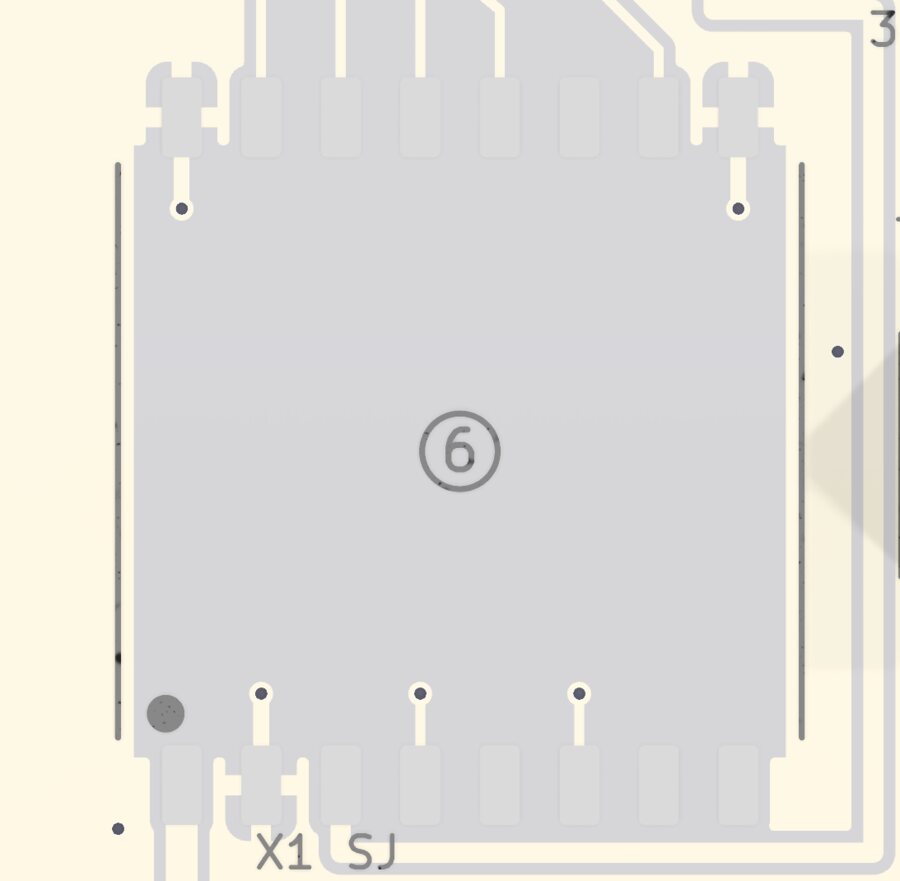

6. Funkmodul

HF oder LF passend zur Platine. Vorher durchpiepsen: Halbloch unten links zum Mittelstift der U.FL-Buchse am Modul. Kein Durchgang: die 0-Ω-Brücke R1 auf dem Modul fehlt, dann mit Zinn brücken. Punkt = Pin 1.

7. Akku

18650-Halter hinten oder LiPo an die JST-Buchse vorne. Die Platine hat keinen Tiefentladeschutz, deshalb nur Akkus mit Schutzplatine.

Firmware

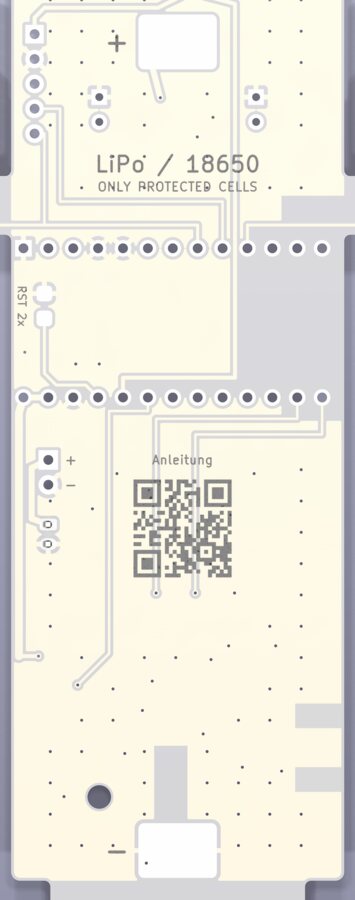

Pads „RST 2x“ hinten zweimal kurz mit der Pinzette brücken, dann erscheint ein USB-Laufwerk. Meshtastic über den Web-Flasher, Gerät „Pro-Micro DIY“. Augen: P1.06 links, P0.06 rechts. Taster: P1.00 und P0.22.

Antenne

Die Antenne im Bauch hat die richtige Länge, nicht kürzen. Nie ohne Antenne senden.
